Que fait un transformateur ?

La réponse fondamentale

Un transformateur transfère l'énergie électrique entre deux ou plusieurs circuits par induction électromagnétique, changer les niveaux de tension sans modifier la fréquence . Concrètement, il augmente la tension pour la transmission longue distance (par exemple de 11 kV à 400 kV) ou la diminue pour une utilisation finale sûre (par exemple de 240 V à 12 V pour l'électronique). Au-delà de la conversion de tension, les transformateurs assurent également l'isolation électrique, régulent le courant et protègent les équipements contre les surtensions.

Les transformateurs modernes atteignent des rendements de 95% à 99% , ce qui en fait l'un des appareils électriques les plus efficaces utilisés. Qu'il s'agisse d'une sous-station électrique gérant des centaines de mégawatts ou d'une unité compacte à l'intérieur d'un chargeur de téléphone, le principe sous-jacent (la loi de Faraday sur l'induction électromagnétique) reste le même.

Types de transformateurs et leurs applications

Les transformateurs sont largement classés par fréquence de fonctionnement, construction et application. Comprendre les distinctions aide à sélectionner la bonne unité pour un système donné.

Transformateurs basse fréquence

Les transformateurs basse fréquence fonctionnent à la fréquence standard du réseau électrique de 50 Hz ou 60 Hz . Ils utilisent des noyaux en acier au silicium laminé pour minimiser les pertes par courants de Foucault. Leurs principaux avantages incluent la robustesse, une capacité de traitement de puissance élevée et une longue durée de vie, dépassant souvent 25 ans avec un entretien approprié.

Unpplications of low frequency transformers span a wide range of industries:

• Répartition de l'énergie : Les sous-stations du réseau passent de la tension de transmission à la tension du consommateur
• Contrôle industriel : Régulateurs de tension, stabilisateurs et soudeurs électriques nécessitant une sortie stable et à courant élevé
• Éclairage et électroménager : Systèmes de gradation, entraînements de compresseurs CVC et unités de réfrigération
• Nouvelle énergie : Onduleurs photovoltaïques (PV) convertissant le courant continu des panneaux solaires en courant alternatif compatible avec le réseau et systèmes de stockage d'énergie gérant les cycles de charge/décharge

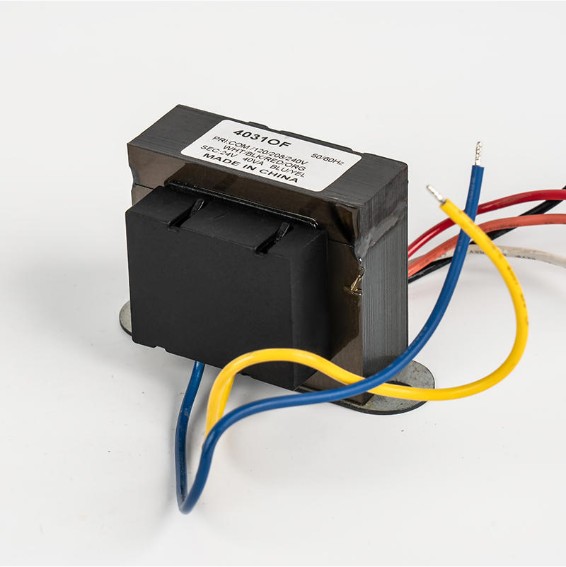

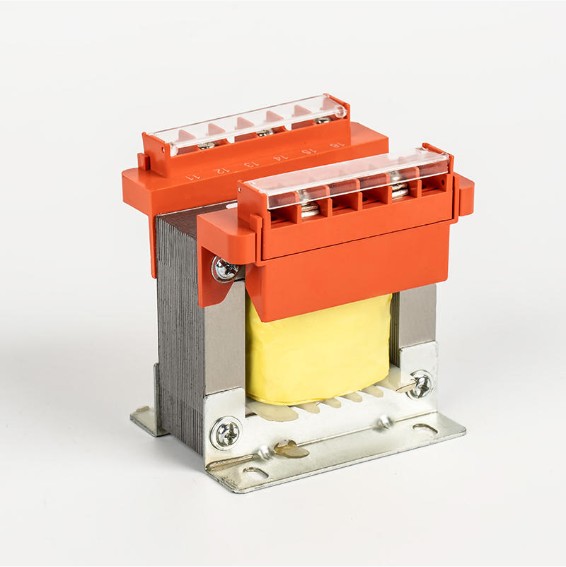

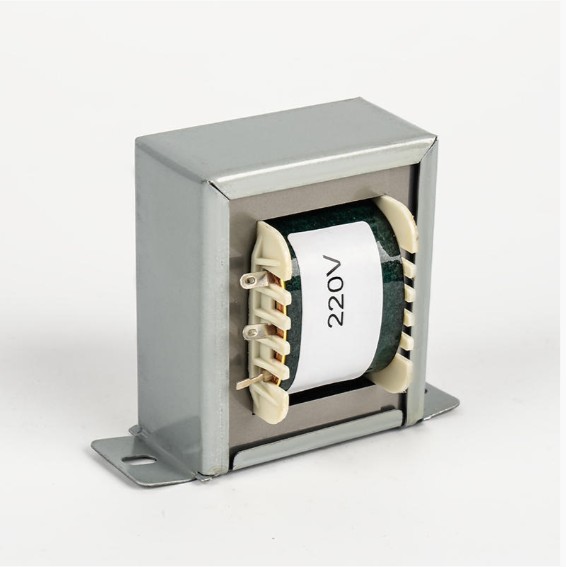

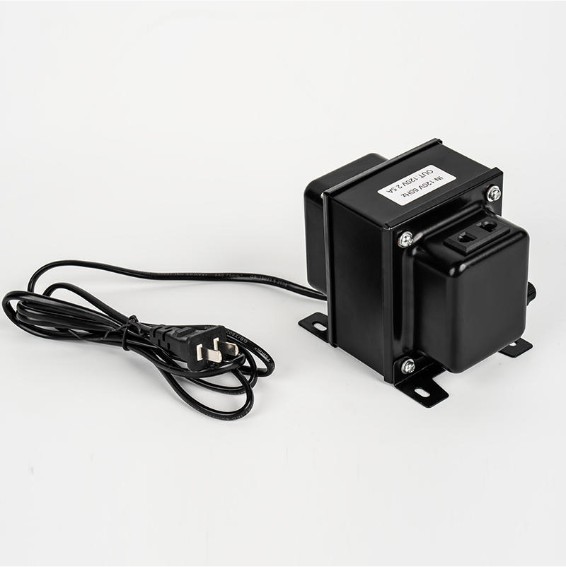

Ningbo Chuangbiao Electronic Technology Co., Ltd. se spécialise dans les transformateurs basse fréquence conçus pour ces environnements exigeants, proposant des produits qui garantissent une conversion de puissance efficace et une protection fiable dans les secteurs de l'énergie, de l'industrie, de l'éclairage, de l'électroménager et des nouvelles énergies.

Transformateurs haute fréquence

Les transformateurs haute fréquence fonctionnent à partir de 20 kHz jusqu'à plusieurs MHz . Étant donné que les pertes dans les noyaux de fer augmentent avec la fréquence, ils utilisent plutôt des noyaux de ferrite ou de poudre de fer. Le principal avantage est la taille : un transformateur haute fréquence gérant la même puissance qu'une unité 50 Hz peut être 10 à 100 fois plus petit et plus léger .

Les applications typiques incluent les alimentations à découpage (SMPS), les équipements de télécommunications, les dispositifs médicaux et les chargeurs embarqués pour véhicules électriques (VE).

Connexion du transformateur de courant : comment cela fonctionne et pourquoi c'est important

Un current transformer (CT) is a measurement device that produces a reduced, proportional current in its secondary winding, allowing safe measurement of high-current circuits. Correct connection is critical for both accuracy and safety.

Procédure de connexion standard du TC

1. Faites passer le conducteur primaire (la ligne à mesurer) à travers la fenêtre du CT ou connectez-le aux bornes primaires (P1, P2).
2. Connectez les bornes secondaires (S1, S2) à l'instrument de mesure, généralement un ampèremètre ou un compteur d'énergie évalué à 5 A ou 1 A.
3. Ne laissez jamais le secondaire d’un TC sous tension en circuit ouvert. Unn open secondary can generate dangerously high voltages (potentially thousands of volts) due to the unimpeded magnetomotive force.
4. Respectez les marquages ​​de polarité (convention de points ou marquages ​​P1/S1) pour garantir des relations de phase correctes pour les applications de relais de protection.
5. Mettez à la terre une borne secondaire selon la pratique standard (généralement S2 ou S1 mis à la terre au châssis) pour éviter les risques de tension flottante.

Les ratios CT courants sont 100:5, 200:5, 400:5 et 1000:5A . La sélection d'un rapport CT sous-dimensionné entraîne des erreurs de saturation et de mesure ; le surdimensionnement réduit la précision à charge normale. Spécifiez toujours la classe de précision du TC (par exemple, classe 0,5 pour la mesure, classe 5P pour la protection) lors de la commande.

Transformateur à montage sur socle : installation et considérations clés

Un pad mount transformer is a ground-level, tamper-resistant unit housed in a locked steel cabinet, connected to an underground distribution network. It is the standard solution for suburban and commercial areas where aerial lines are impractical or undesirable.

Les notes typiques vont de 25 kVA à 2 500 kVA , avec des tensions primaires de 4 kV à 35 kV et des tensions secondaires de 120/240 V (monophasé) ou de 208Y/120 V à 480Y/277 V (triphasé).

Exigences d'installation clés

• Dalle en béton : Doit être de niveau, structurellement évalué et dimensionné selon les spécifications du fabricant (s'étendant généralement de 3 à 6 pouces au-delà de l'empreinte de l'armoire).
• Dégagement : Minimum 3 pieds d'espace de travail dégagé du côté haute tension ; Dégagement de 10 pieds des bâtiments selon les directives du NEC.
• Acheminement des câbles : Les câbles souterrains pénètrent dans des manchons étanches à l'humidité et aux rongeurs.
• Mise à la terre : L'armoire et le neutre doivent être reliés à un piquet de terre piloté conformément aux exigences locales de résistance du sol (généralement <25 Ω).
• Confinement d'huile : De nombreuses juridictions exigent une berme de confinement secondaire ou un tampon absorbant sous les unités remplies d'huile pour éviter la contamination du sol.

Transformateur et sous-station : comment ils fonctionnent ensemble

Un substation is a facility that switches, transforms, and regulates electrical power. Transformers are its central components, performing the actual voltage conversion between transmission and distribution levels.

Un typical utility substation workflow looks like this:

1. Entrée de ligne de transmission : L'électricité arrive à 115 kV, 230 kV ou 500 kV depuis la centrale électrique.
2. Transformateur abaisseur : Un large power transformer reduces voltage to 12.47 kV, 13.8 kV, or 34.5 kV for primary distribution.
3. Appareillage et protection : Les disjoncteurs, les sectionneurs et les relais de protection isolent les défauts en quelques millisecondes.
4. Transformateurs de distribution : Les unités montées sur poteau ou sur socle réduisent davantage la tension à 120/240 V ou 480 V pour un usage résidentiel et commercial.

Un single substation power transformer can handle 10 MVA à 1 000 MVA et pèse jusqu'à plusieurs centaines de tonnes. La panne d'une telle unité peut immobiliser une région entière pendant des semaines. C'est pourquoi la surveillance et la maintenance des transformateurs de sous-stations sont traitées comme des tâches d'infrastructure critiques.

Comment vérifier un transformateur : méthodes de test et éléments à rechercher

Des tests réguliers évitent les pannes inattendues et prolongent la durée de vie du transformateur. Le test approprié dépend du type de transformateur et de l'équipement disponible.

Vérifications visuelles et physiques de base

• Inspectez les fuites d’huile, la corrosion, les bagues fissurées ou les ailettes de refroidissement endommagées.
• Vérifiez le niveau d'huile à travers le voyant ; un faible niveau d'huile réduit le refroidissement et la rigidité diélectrique.
• Écoutez les bourdonnements, bourdonnements ou crépitements inhabituels : des sons supérieurs au bourdonnement normal de 100 à 120 Hz peuvent indiquer un relâchement du noyau ou une décharge partielle.
• Vérifiez que les ventilateurs ou les pompes de refroidissement (le cas échéant) fonctionnent correctement.

Tests électriques

• Test de rapport de rotation (TTR) : Confirme que le rapport entre la tension primaire et secondaire correspond à la plaque signalétique. L’écart acceptable est généralement ±0,5% du rapport de la plaque signalétique.
• Test de résistance d'isolation (IR) : Unpply 500 V or 1,000 V DC via a megohmmeter between windings and between windings and core. Values above 1 000 MΩ sont généralement considérés comme sains pour les unités moyenne tension.
• Résistance d'enroulement CC : Détecte les virages en court-circuit ou les connexions desserrées. Comparez les valeurs mesurées avec les données d'usine ; les écarts supérieurs à 2 % justifient une enquête.
• Analyse des gaz dissous (DGA) : Pour les transformateurs à huile, identifie les défauts naissants en mesurant les gaz dissous dans l'huile isolante (par exemple, l'acétylène indique un arc, l'hydrogène indique une décharge partielle).
• Test du facteur de puissance/Tan Delta : Mesure les pertes diélectriques dans l'isolation. Valeurs dépassant 0,5 % à 1 % pour les systèmes d'isolation en papier huilé suggèrent une pénétration d'humidité ou un vieillissement.

Intervalles d'entretien recommandés

Choisir le bon transformateur pour votre application

La sélection d'un transformateur implique d'adapter plusieurs paramètres à la charge et à l'environnement. Un sous-dimensionnement provoque une surchauffe et une défaillance prématurée ; un surdimensionnement gaspille du capital et augmente les pertes à vide.

• Puissance kVA : Calculez la charge totale connectée (en kW) divisée par le facteur de puissance, puis ajoutez une marge de sécurité de 20 à 25 % pour une expansion future.
• Rapport de tension : Faire correspondre la tension primaire à l'alimentation et la tension secondaire aux exigences de la charge ; confirmer la plage du changeur de prises si la tension d'alimentation varie.
• Classe d'isolation : Choisissez le type sec pour les endroits intérieurs sensibles au feu (par exemple, les hôpitaux, les gratte-ciel) ; immergé dans l'huile pour les sous-stations extérieures où des valeurs nominales plus élevées sont nécessaires.
• Fréquence de fonctionnement : Confirmez la compatibilité 50 Hz ou 60 Hz : un transformateur conçu pour 60 Hz surchauffera et saturera s'il fonctionne à 50 Hz à la même tension.
• Conditions environnementales : Pour les environnements humides, corrosifs ou à haute altitude, spécifiez des enroulements encapsulés, un revêtement tropical ou des unités déclassées en altitude.

Pour les applications industrielles et les nouvelles énergies exigeant des performances éprouvées de transformateur basse fréquence, Ningbo Chuangbiao Electronic Technology Co., Ltd. propose des solutions techniques, depuis les transformateurs de soudage et les régulateurs de tension jusqu'aux transformateurs onduleurs photovoltaïques et aux unités de système de stockage d'énergie, soutenues par des normes de qualité rigoureuses et une expertise approfondie en matière d'application.
