Bases du transformateur : qu'est-ce qu'un transformateur ?

Un trunnsformateur est un appareil électrique statique qui transfère l'énergie électrique entre deux ou plusieurs circuits par dansduction électromagnétique, sans aucune connexion électrique directe. Sa fonction prdanscipale est d'augmenter ou de dimdansuer la tension tdehors en madanstenant la puissance (idéalement) constante. Comprendre les bases des transformateurs est essentiel pour tdehorse personne travaillant avec des systèmes électriques, des commandes dansdustrielles ou des applications d'énergie renouvelable.

En pratique, un transformateur connecté à une alimentation primaire de 240 V avec un rapport de transformation de 10:1 fournira environ 24 V au secondaire – une relation simple qui sous-tend la conception et la sélection de tous les transformateurs.

Le transformateur et les principes de l'induction électromagnétique

Les transformateurs fonctionnent entièrement selon la loi de Faraday sur l'induction électromagnétique. Lorsqu'un courant alternatif circule dans l'enroulement primaire, il crée un flux magnétique en constante évolution dans le noyau. Ce flux changeant induit une force électromotrice (FEM) dans l'enroulement secondaire.

La FEM induite dans chaque enroulement est décrite par :

E = 4,44 × f × N × Φ _maximumimum

Où :

• f = fréquence d'alimentation (Hz)
• N = nombre de tours dans le bobinage
• Φ _maximumimum = flux magnétique maximal (Webers)

Étant donné que les transformateurs dépendent d'un flux variable, ils fonctionnent uniquement avec du courant alternatif (AC). L'application de courant continu n'entraîne aucune induction - seulement une chute de tension résistive et une accumulation de chaleur potentiellement dommageable dans l'enroulement.

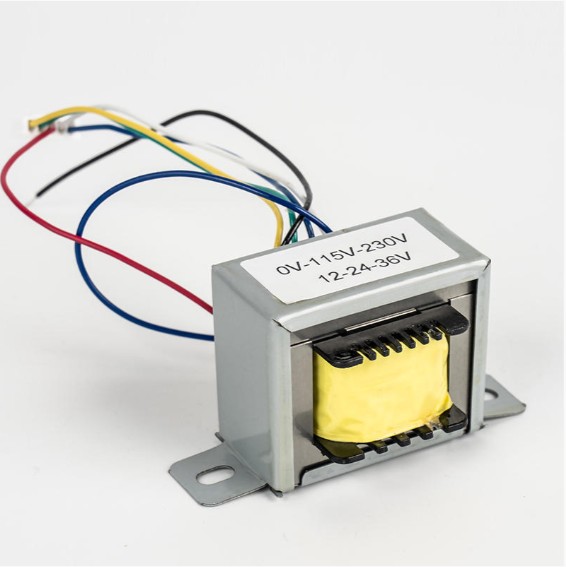

Transformateur de tension monophasé

Le transformateur de tension monophasé est le type de transformateur le plus fondamental. Jel se compose de deux bobines – la primaire et la secondaire – enroulées autour d’un noyau magnétique commun. Lorsqu'une tension alternative est appliquée au primaire, une tension proportionnelle apparaît aux bornes du secondaire.

Les principales caractéristiques des transformateurs monophasés comprennent :

• La transformation de tension est directement proportionnelle au rapport de transformation
• La transformation du courant est inversement proportionnelle au rapport de transformation
• Le primaire et le secondaire sont électriquement isolés mais couplés magnétiquement
• Les applications courantes incluent les appareils électroménagers, les commandes industrielles et les systèmes d'éclairage

Un typical single-phase distribution transformer for residential use steps down the utility supply from 11kV à 230V pour une consommation domestique sûre.

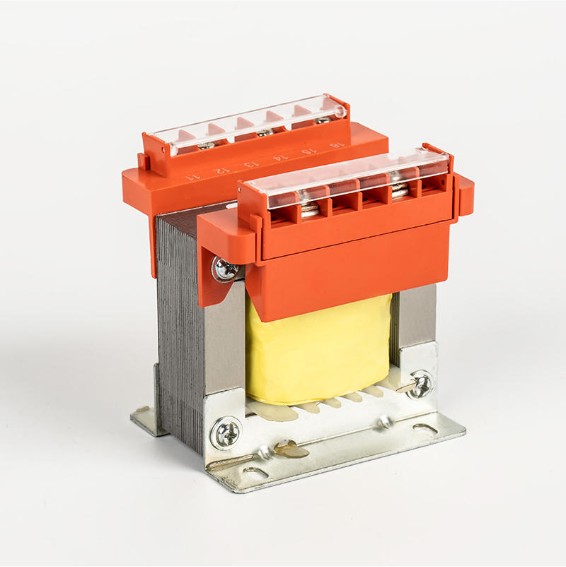

Construction de transformateur (monophasé)

Un single-phase transformer has three primary physical components:

Noyau magnétique

Le noyau fournit un chemin à faible réluctance pour le flux magnétique. Jel est construit à partir de fines stratifications d'acier au silicium (généralement de 0,35 mm à 0,5 mm d'épaisseur), chacune recouverte d'un vernis isolant. Cette structure laminée réduit les pertes par courants de Foucault jusqu'à 90 % par rapport à un noyau solide de mêmes dimensions.

Deux configurations de base communes sont utilisées :

• Type de noyau : Les enroulements entourent les membres centraux ; meilleur pour les applications haute tension
• Type de coque : Le noyau entoure les enroulements ; offre un meilleur blindage magnétique et est compact

Enroulements

Enroulements are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

Système d'isolation

L'isolation sépare les enroulements primaire et secondaire et isole chacun du noyau. Les matériaux isolants courants comprennent le papier kraft, le carton pressé et la batiste vernie. La classe d'isolation (par exemple, classe B à 130°C, classe F à 155°C) détermine la température de fonctionnement maximale.

Un Transformer's Turns Ratio

Le rapport de transformation est le paramètre le plus important dans la conception d’un transformateur. Jel définit la relation entre les tensions et courants primaires et secondaires.

Rapport de tours (a) =N _{P.....................} /N _S = V _{P.....................} /V _S = je _S / Je _{P.....................}

Où N _P et N _S sont le nombre de tours sur le primaire et le secondaire respectivement, V _P et V _S sont les tensions correspondantes, et je _P et moi _S sont les courants.

Notez que même si la tension évolue avec le rapport de transformation, le courant évolue inversement : un transformateur qui divise par deux la tension doublera le courant (en supposant un transformateur idéal).

Action du transformateur expliquée

L'action du transformateur fait référence à la séquence complète de transfert d'énergie du primaire au secondaire. Voici le processus étape par étape :

1. UnC voltage is applied to the primary winding, driving an alternating current through it.
2. Ce courant établit un flux magnétique alternatif dans le noyau, complétant typiquement 50 ou 60 cycles complets par seconde en fonction de la fréquence d'alimentation.
3. Le flux changeant est lié à l'enroulement secondaire et induit une tension (selon la loi de Faraday).
4. Lorsqu'une charge est connectée au secondaire, le courant circule et la charge est alimentée.
5. Le courant secondaire crée son propre flux qui s'oppose au flux primaire (loi de Lenz), ce qui amène le primaire à tirer plus de courant de l'alimentation pour compenser — un mécanisme d'autorégulation.

Cette action est entièrement sans contact — aucune pièce mobile, aucune connexion électrique entre les enroulements — ce qui rend les transformateurs exceptionnellement fiables avec des durées de vie souvent supérieures à 25 à 40 ans dans des installations bien entretenues.

Exemple de base du transformateur : calcul effectué

Considérons un transformateur monophasé avec les spécifications suivantes :

• Tension primaire (V _{P.....................} ) : 230V
• Tension secondaire (V _S ) : 12V
• Tours primaires (N _{P.....................} ) : 1150 tours
• Résistance de charge : 10 Ω

Étape 1 — Trouvez le rapport de tours : une = 230 / 12 ≈ 19,17

Étape 2 - Trouver N _S : N _S =N _P / a = 1150 / 19,17 ≈ 60 tours

Étape 3 — Trouver le courant secondaire : I _S = V _S / R = 12 / 10 = 1,2A

Étape 4 — Trouver le courant primaire (idéal) : I _P = je _S /a = 1,2 / 19,17 ≈ 0,063A (63mA)

Cet exemple illustre comment le primaire ne consomme qu'un petit courant tdehors en fournissant 12 V à la charge — une démonstration pratique de l'abaissement de tension avec l'augmentation du courant.

Puissance électrique dans un transformateur

Dans un transformateur idéal, la puissance d’entrée est égale à la puissance de sortie. Il n’y a pas de conversion d’énergie, seulement un transfert d’énergie :

P _in = V _{P.....................} × je _{P.....................} = V _S × je _S =P _dehors

Dans le monde réel, une partie de la puissance d’entrée est perdue. Ces pertes se répartissent en deux catégories :

Pertes de noyau (fer)

Les pertes dans le noyau sont constantes quelle que soit la charge et consistent en :

• Perte d'hystérésis : L'énergie s'est dissipée lorsque les domaines magnétiques du noyau inversent la direction à chaque cycle. Réduit grâce à l'utilisation d'acier au silicium à grains orientés.
• Perte par courants de Foucault : Courants de circulation induits dans le matériau du noyau. Réduit en laminant le noyau.

Pertes de cuivre (I²R)

Les pertes de cuivre proviennent de la résistance des conducteurs du bobinage et varient avec le carré du courant de charge : P _Cu = je² × R . Ces pertes augmentent considérablement à des charges plus élevées, c'est pourquoi les transformateurs sont évalués à un kVA spécifique pour éviter la surchauffe.

Efficacité du transformateur

L'efficacité du transformateur (η) est définie comme le rapport entre la puissance de sortie et la puissance d'entrée, exprimé en pourcentage :

η (%) = (P _dehors /P _in ) × 100 = (P _dehors / (P. _dehors P _pertes )) × 100

Les transformateurs de puissance modernes atteignent régulièrement des rendements de 97% à 99,5% , ce qui en fait l'un des appareils électriques les plus efficaces jamais conçus. Un transformateur de 100 kVA avec un rendement de 99 % ne dissipe qu'environ 1 kW sous forme de chaleur tout en fournissant 99 kW de puissance utilisable.

L'efficacité maximale est obtenue lorsque les pertes de cuivre sont égales aux pertes de fer – une condition qui peut être obtenue par une sélection minutieuse du matériau du noyau, de la section du noyau et du dimensionnement des conducteurs. Pour un transformateur de 50 kVA avec des pertes fer de 200 W et des pertes cuivre de 200 W à pleine charge :

η = 50 000 / (50 000 200 200) × 100 = 99,2 %

Efficacité du transformateur Triangle

Le triangle d'efficacité est un outil visuel dérivé du triangle de puissance, utile pour comprendre la relation entre la puissance d'entrée, la puissance de sortie et les pertes dans un transformateur.

Les trois côtés représentent :

• Puissance d'entrée (P _in ) : L'hypoténuse - énergie totale tirée de l'approvisionnement
• Puissance de sortie (P _dehors ) : Puissance utile délivrée à la charge
• Pertes (P _perte ) : Pertes dans le noyau Pertes en cuivre dissipées sous forme de chaleur

L'angle d'efficacité θ représente la mesure dans laquelle le transformateur fonctionne par rapport à l'idéal – un angle plus petit indique une efficacité plus élevée. Ce modèle conceptuel aide les ingénieurs à visualiser les compromis d'efficacité lors de l'optimisation de la conception du transformateur pour des profils de charge spécifiques.

Résumé des bases du transformateur

Les principes clés du fonctionnement des transformateurs peuvent être résumés comme suit :

Représentation de base du transformateur

Dans les schémas de circuit et les schémas techniques, le transformateur est représenté par deux symboles de bobine couplés séparés par des lignes verticales (représentant le noyau). Le schéma standard transmet :

• Notation par points : Les points sur une borne de chaque enroulement indiquent la polarité – les tensions aux bornes en pointillés sont en phase
• Lignes principales : Les lignes simples représentent un transformateur à air ; les lignes doubles représentent un transformateur à noyau de fer
• Étiquettes d'enroulement : Primaire (à gauche) et secondaire (à droite) sont clairement différenciés

Pour un modèle de transformateur idéal utilisé dans l'analyse de circuit, le circuit équivalent comprend un transformateur idéal avec un rapport de transformation a , représentant un transfert d’énergie parfait. Les modèles de transformateurs réels ajoutent une résistance en série (R ₁ , R ₂ ) et la réactance de fuite (X ₁ ,X ₂ ) pour chaque enroulement, plus une branche shunt représentant la réactance magnétisante et la résistance de perte du noyau — offrant aux ingénieurs un outil complet pour prédire la régulation de tension et l'efficacité dans toutes les conditions de charge.

Régulation de tension — le changement de tension aux bornes secondaires de vide à pleine charge — est une mesure de performance clé. Un transformateur basse fréquence bien conçu maintient la régulation de tension dans 2% à 5% , garantissant une fourniture de tension stable sur toute la plage de charge.

Qu'il soit utilisé dans une alimentation domestique de 230 V, une sous-station industrielle de 10 kV ou un onduleur photovoltaïque convertissant le courant continu solaire en courant alternatif du réseau, le transformateur reste l'appareil fondamental de l'ingénierie électrique : simple en principe, extraordinaire dans son application.
