Comment fonctionnent les transformateurs : types, structure, applications et limites

Que sont Transformateurs ?

Un transformateur est un appareil électrique qui transfère de l'énergie entre deux ou plusieurs circuits par induction électromagnétique, permettant conversion de tension, régulation de courant et isolation électrique sans aucune connexion électrique directe. À la base, un transformateur se compose de deux ou plusieurs bobines de fil (enroulements) enroulées autour d’un noyau magnétique commun. Lorsqu'un courant alternatif circule dans l'enroulement primaire, il génère un champ magnétique changeant qui induit une tension dans l'enroulement secondaire. C'est la loi de Faraday sur l'induction électromagnétique en action.

Les transformateurs sont globalement classés en fonction de leur fréquence de fonctionnement en deux grands types : transformateurs basse fréquence (fonctionnant généralement à 50–60 Hz) et transformateurs haute fréquence (fonctionnant de quelques kHz jusqu'à plusieurs MHz). Les deux types sont indispensables dans les systèmes électriques, les équipements industriels, l’électronique grand public et les infrastructures d’énergies renouvelables.

Contexte historique : comment les transformateurs sont parvenus à alimenter le monde

Le transformateur a été démontré pour la première fois en 1831 par Michael Faraday, qui a découvert l'induction électromagnétique. Le transformateur pratique tel que nous le connaissons aujourd'hui a été développé dans les années 1880 par des ingénieurs dont Lucien Gaulard, John Dixon Gibbs, William Stanley Jr. et l'équipe de Westinghouse. La « guerre des courants » entre le système CC d'Edison et le système CA de Tesla/Westinghouse a été remportée de manière décisive par le courant alternatif, en grande partie parce que les transformateurs pouvaient augmenter la tension pour une transmission longue distance, puis la réduire pour une utilisation domestique sûre, ce que la technologie CC de l'époque ne pouvait pas réaliser efficacement.

Au début du XXe siècle, les transformateurs constituaient l’épine dorsale des réseaux électriques du monde entier. Aujourd'hui, des minuscules transformateurs à noyau de ferrite à l'intérieur d'un chargeur de smartphone aux énormes Unités de 1 000 MVA dans les sous-stations du réseau national, la technologie des transformateurs est à la base de pratiquement toutes les infrastructures électriques modernes.

Notions de base du transformateur : tension, rapport de transformation et efficacité

Le fonctionnement fondamental d'un transformateur est régi par le rapport de spires — le rapport entre le nombre de spires de l'enroulement primaire (N₁) et celui de l'enroulement secondaire (N₂) :

• Transformateur élévateur : N₂ > N₁ → La tension secondaire est supérieure à la tension primaire (par exemple, la puissance de la centrale électrique a augmenté jusqu'à 400 kV pour le transport longue distance)

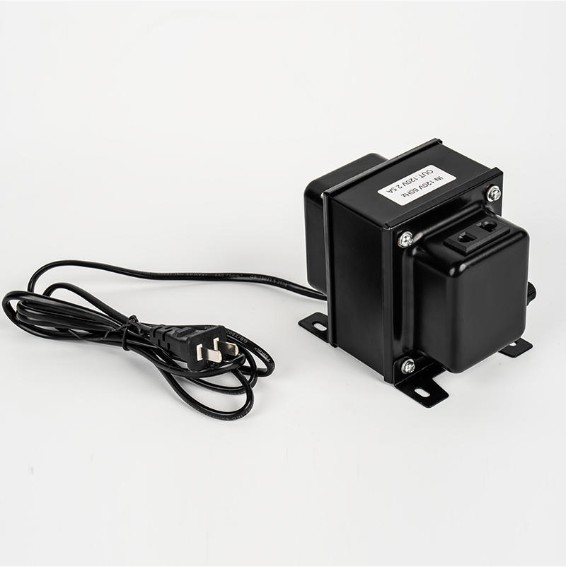

• Transformateur abaisseur : N₂ < N₁ → La tension secondaire est inférieure à la tension primaire (par exemple, distribution 11 kV réduite à 230 V pour les maisons)
• Transformateur d'isolement : N₁ = N₂ → Même tension des deux côtés, utilisée pour la sécurité électrique et l'isolation phonique

La relation de tension est la suivante : V₁/V₂ = N₁/N₂. Par conséquent, le courant se transforme inversement : I₁/I₂ = N₂/N₁. Les transformateurs de puissance modernes atteignent efficacités de 95 % à 99,5 % , ce qui en fait l'une des machines électriques les plus efficaces jamais construites. Les pertes proviennent de deux sources : les pertes de cuivre (échauffement I²R dans les enroulements) et les pertes de noyau (pertes par hystérésis et courants de Foucault dans le noyau magnétique).

Structure du transformateur : explication des composants de base

Comprendre le fonctionnement d'un transformateur nécessite de connaître ses principaux composants structurels :

Noyau magnétique

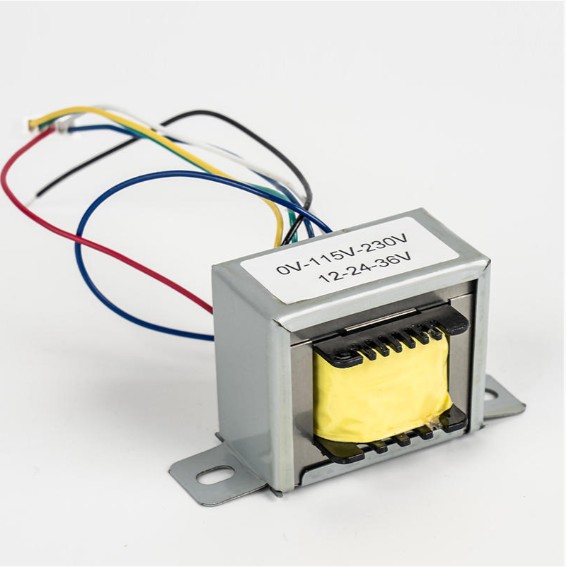

Le noyau canalise le flux magnétique entre les enroulements. Les transformateurs basse fréquence utilisent des noyaux en acier au silicium laminé (feuilles de 0,25 à 0,5 mm d'épaisseur) pour minimiser les pertes par courants de Foucault à 50/60 Hz. Les transformateurs haute fréquence utilisent des noyaux de ferrite ou des noyaux de fer en poudre, qui présentent des pertes dans les noyaux plus faibles aux fréquences kHz-MHz. La géométrie du noyau varie : les formes courantes incluent les noyaux E-I, les noyaux toroïdaux et les noyaux U-I, chacun présentant des avantages spécifiques en termes d'efficacité du flux, de facilité d'enroulement et de blindage EMI.

Enroulements primaires et secondaires

Les enroulements sont des bobines de fil de cuivre (ou parfois d'aluminium) isolé enroulé autour du noyau. L'enroulement primaire reçoit une alimentation alternative en entrée ; le secondaire fournit la puissance de sortie. Les conceptions à enroulements multiples peuvent fournir plusieurs tensions de sortie simultanément. La classe d'isolation (A, B, F, H) détermine la température maximale admissible — L'isolation de classe H tolère jusqu'à 180°C , adapté aux transformateurs industriels à forte charge.

Systèmes d'isolation et de refroidissement

Les gros transformateurs de puissance sont immergés dans de l'huile minérale ou un fluide ester synthétique pour l'isolation et la dissipation thermique. Les petits transformateurs de type sec utilisent un refroidissement par air ou une encapsulation de résine (transformateurs en résine coulée). Les unités refroidies à l'huile peuvent déployer des systèmes de refroidissement forcé à l'huile et à l'air (OFAF) pour gérer des puissances allant jusqu'à 1 000 MVA et au-delà .

Comment fonctionnent les transformateurs : processus électromagnétique étape par étape

1. Une tension alternative est appliquée à l’enroulement primaire, entraînant un courant alternatif à travers celui-ci.
2. Ce courant alternatif crée un flux magnétique variable dans le temps dans le noyau, proportionnel à la tension appliquée et inversement proportionnel à la fréquence et au nombre de tours (loi de Faraday : V = N × dΦ/dt).
3. Le flux magnétique est efficacement canalisé à travers le noyau jusqu'à l'enroulement secondaire.
4. Le flux changeant induit une FEM (force électromotrice) dans l'enroulement secondaire - la tension de sortie - déterminée par le rapport de spires.
5. Lorsqu'une charge est connectée au secondaire, le courant circule et le transformateur ajuste automatiquement son courant primaire pour maintenir l'équilibre énergétique (moins les pertes).

Ce processus est entièrement passif – pas de pièces mobiles, pas de commutation active dans un transformateur conventionnel – c'est pourquoi les transformateurs offrent une fiabilité exceptionnelle et une longue durée de vie opérationnelle, souvent 25 à 40 ans pour des transformateurs de puissance bien entretenus.

Transformateur basse fréquence vs transformateur haute fréquence

La distinction entre les transformateurs basse et haute fréquence va au-delà de la simple fréquence de fonctionnement : elle affecte le matériau du noyau, la taille physique, le profil d'efficacité et l'adéquation à l'application.

Transformateur basse fréquence : points forts et cas d'utilisation

Les transformateurs basse fréquence fonctionnent directement sur le courant alternatif du secteur (50 ou 60 Hz) et sont réputés pour leur fiabilité, qualité de l'isolation électrique et capacité à gérer des courants de pointe élevés . Ce sont les bêtes de somme de la distribution d’énergie, de l’automatisation industrielle, du soudage électrique et des systèmes d’énergie renouvelable. Un transformateur d'isolement basse fréquence de 100 kVA dans un système d'onduleur solaire, par exemple, convertit non seulement le courant alternatif dérivé du courant continu en tension du réseau, mais fournit également une isolation galvanique qui protège à la fois l'onduleur et le réseau des courants de défaut.

Ningbo Chuangbiao Electronic Technology Co., Ltd. a bâti sa réputation dans ce domaine. En tant que leader dans la fabrication de transformateurs basse fréquence, la société conçoit des produits pour des applications couvrant les régulateurs de tension, les soudeurs électriques, les onduleurs photovoltaïques, les systèmes de stockage d'énergie, le CVC et les appareils électroménagers. Dans les équipements de soudage, leurs transformateurs fournissent une tension et un courant de soudage stables, essentiels pour une qualité de soudure constante. Dans les onduleurs photovoltaïques, leurs unités convertissent le courant continu des panneaux solaires en courant alternatif compatible avec le réseau, tout en fournissant l'isolation galvanique requise par la plupart des codes de réseau nationaux. Dans les systèmes de stockage d’énergie par batterie, les transformateurs basse fréquence bidirectionnels gèrent à la fois les cycles de charge et de décharge, améliorant ainsi l’efficacité globale de l’intégration des énergies renouvelables.

Transformateur haute fréquence : points forts et cas d'utilisation

Les transformateurs haute fréquence sont le composant d'activation des alimentations à découpage (SMPS), dans lesquelles le secteur CA est d'abord redressé en CC, puis commuté à haute fréquence (généralement 20 kHz à 300 kHz) avant d'être introduit dans le transformateur. Fonctionner à une fréquence plus élevée signifie que le noyau peut être considérablement plus petit pour la même puissance nominale. Un Chargeur pour ordinateur portable 65 W l'utilisation de la transformation haute fréquence tient dans la paume de votre main ; un transformateur équivalent à 50 Hz aurait la taille d'une brique. Les conceptions haute fréquence sont essentielles dans les alimentations électriques de télécommunications, les équipements d’imagerie médicale, les chargeurs embarqués pour véhicules électriques et les pilotes de LED où la compacité est essentielle.

Applications clés des transformateurs dans tous les secteurs

Transport et distribution d'énergie

L'énergie électrique est produite dans les centrales électriques à des tensions généralement comprises entre 11 kV et 25 kV. Les transformateurs élévateurs l'élèvent à 220 kV, 400 kV, voire 765 kV pour la transmission longue distance, réduisant considérablement les pertes résistives (perte de puissance = I²R, donc doubler la tension et diviser par deux le courant réduit les pertes de 75 %). À destination, des transformateurs abaisseurs réduisent progressivement la tension à 33 kV, 11 kV et enfin 230/400 V pour les utilisateurs finaux.

Soudage et fabrication industrielle

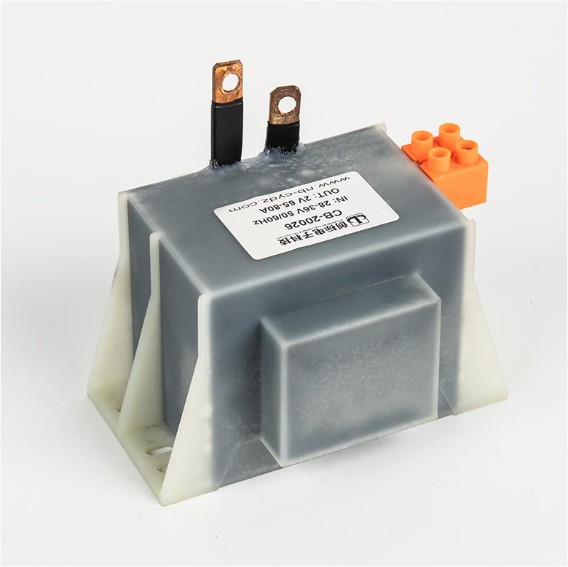

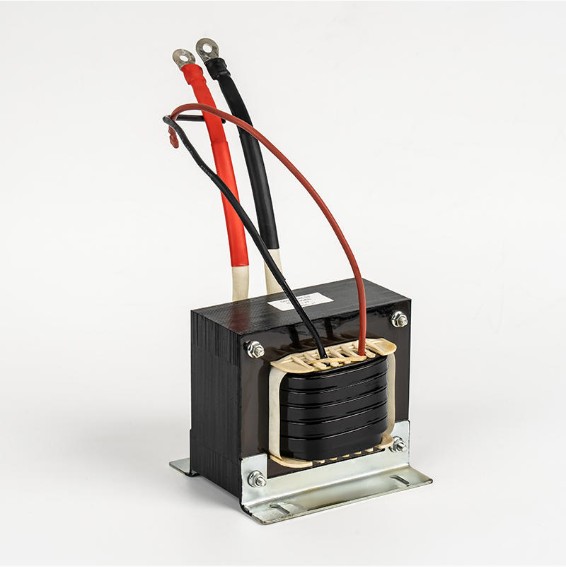

Les soudeurs à l'arc électrique dépendent de transformateurs basse fréquence pour convertir la tension secteur (230 V ou 400 V) en basses tensions (20-80 V) requises pour le soudage à l'arc, tout en délivrant des courants très élevés, généralement 100 à 500 A ou plus . L'inductance de fuite inhérente au transformateur fournit une caractéristique naturelle de limitation du courant qui stabilise l'arc de soudage, ce qui est essentiel pour une qualité de soudure constante dans la fabrication industrielle.

Énergie renouvelable : onduleurs photovoltaïques et stockage d'énergie

Dans les systèmes photovoltaïques (PV), des transformateurs basse fréquence intégrés à des onduleurs de chaîne ou centraux convertissent le courant continu traité par les panneaux solaires en courant alternatif compatible avec le réseau, tout en fournissant l'isolation galvanique requise par de nombreuses normes de réseau. Dans les systèmes de stockage d'énergie par batterie (BESS), les transformateurs bidirectionnels gèrent à la fois les cycles de charge (AC → DC) et de décharge (DC → AC). La capacité solaire installée mondiale a dépassé 1,6 TW en 2024 , ce qui représente une demande énorme et croissante pour une technologie de transformateur fiable dans ce secteur.

Appareils électroménagers et éclairage

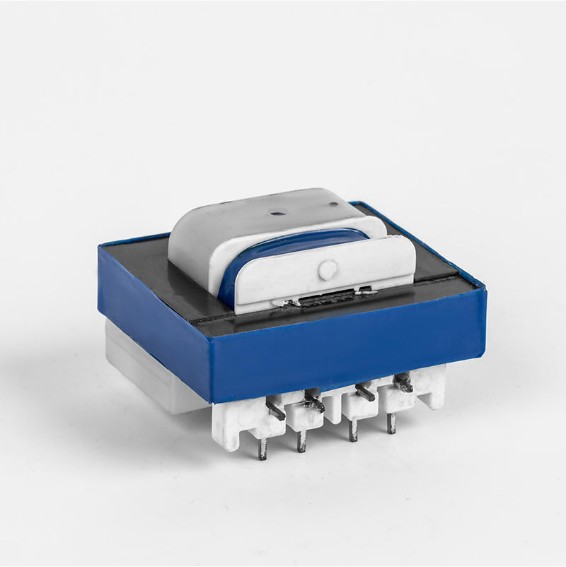

Les transformateurs des climatiseurs convertissent le courant alternatif en courant continu pour les entraînements de compresseurs à vitesse variable et les moteurs de ventilateur. Dans les systèmes d'éclairage, les transformateurs, y compris les ballasts électroniques dotés de transformateurs haute fréquence, régulent la tension et le courant des luminaires fluorescents et LED. Les transformateurs d'isolement basse fréquence dans les systèmes de CVC et de réfrigération protègent les composants électroniques de commande sensibles des perturbations des lignes électriques, garantissant ainsi un fonctionnement stable et efficace du refroidissement ou du chauffage dans diverses conditions du réseau.

Inconvénients et limites du transformateur

Malgré leurs avantages, les transformateurs présentent de réelles limites dont les ingénieurs doivent tenir compte lors de la conception du système :

• Fonctionnement CA uniquement : Les transformateurs conventionnels fonctionnent uniquement en courant alternatif. Les tensions CC ne peuvent pas être transformées sans être d'abord inversées en CA. C'est pourquoi les systèmes CC nécessitent des onduleurs ou des convertisseurs intégrant des transformateurs haute fréquence.
• Taille et poids à basse fréquence : Le fonctionnement à basse fréquence nécessite des noyaux plus gros et davantage d'enroulements en cuivre. Un transformateur de 10 kVA, 50 Hz peut peser entre 50 et 80 kg, ce qui n'est pas pratique dans des environnements portables ou à espace restreint.
• Pertes de noyau à vide : L'hystérésis et les pertes par courants de Foucault se produisent chaque fois que le transformateur est sous tension, même à charge nulle. Un grand transformateur de distribution fonctionnant à 10 % de charge subit toujours 100 % de ses pertes à vide, ce qui réduit l'efficacité des réseaux peu chargés.
• Sensibilité à la distorsion harmonique : Les charges non linéaires (VFD, redresseurs UPS, chargeurs EV) injectent des courants harmoniques dans les enroulements du transformateur, provoquant un échauffement supplémentaire et un vieillissement accéléré. Sans conceptions évaluées au facteur K, un transformateur standard peut devoir être déclassé à 50-70 % de la capacité nominale sous de fortes charges harmoniques.
• Courant d'appel à la mise sous tension : Lors de leur première mise sous tension, les transformateurs peuvent consommer des courants d'appel de 8 à 12 fois le courant nominal pendant plusieurs cycles, ce qui nécessite des relais de protection correctement calibrés pour éviter les déclenchements intempestifs.
• Préoccupations environnementales (types remplis d’huile) : Les transformateurs remplis d'huile minérale comportent des risques d'incendie et de déversement. Cela conduit à l’adoption croissante de conceptions de fluides à base d’esters naturels de type sec et biodégradables, en particulier pour les installations intérieures, souterraines et sensibles à l’environnement.

Conclusion : choisir le bon transformateur pour votre application

Les transformateurs, qu'ils soient basse ou haute fréquence, restent irremplaçables dans les systèmes électriques modernes. Le bon choix dépend de vos exigences opérationnelles spécifiques :

• Si tu as besoin puissance élevée, isolation électrique robuste, tolérance aux surtensions et fonctionnement direct à la fréquence du réseau — pour la distribution d'énergie, le soudage industriel, les onduleurs solaires, le CVC ou le stockage d'énergie — un transformateur basse fréquence est le choix approprié.
• Si tu as besoin taille compacte, boîtier léger et intégration dans des circuits à découpage — pour les chargeurs d'ordinateurs portables, l'alimentation en télécommunications, les appareils médicaux ou les chargeurs embarqués pour véhicules électriques — les transformateurs haute fréquence sont la solution optimale.

À mesure que les systèmes énergétiques évoluent – ​​sous l’effet de l’expansion de la production d’énergies renouvelables, du stockage distribué sur batteries et de l’infrastructure des véhicules électriques – la demande de transformateurs hautes performances s’accélère. Les progrès dans les matériaux de base amorphes et nanocristallins, les systèmes d'isolation améliorés et la surveillance intelligente (transformateurs compatibles IoT avec diagnostics de charge, de température et de santé en temps réel) poussent l'efficacité et la fiabilité vers de nouveaux sommets. Comprendre le fonctionnement des transformateurs n'est pas simplement académique : ce sont des connaissances fondamentales pour la conception, la spécification et la maintenance des systèmes électriques qui alimentent l'industrie moderne et la vie quotidienne.
