Le guide complet du transformateur : types, valeurs nominales et applications

Un transformateur électrique est un dispositif électromagnétique statique qui transfère l'énergie électrique entre les circuits par induction électromagnétique. Sa valeur nominale, exprimée en voltampères (VA) ou kilovoltampères (kVA), indique la charge maximale qu'il peut supporter en continu sans surchauffe. Comprendre comment les transformateurs sont évalués, quels types existent et lesquels conviennent à votre application est essentiel pour une conception de système électrique sûre et efficace.

Comment un transformateur est-il évalué ?

Les transformateurs sont classés en Volt-ampères (VA) ou kilovolt-ampères (kVA) , pas les watts, car la valeur nominale doit tenir compte à la fois des charges résistives et réactives, quel que soit le facteur de puissance. La valeur nominale reflète le produit de la tension nominale du transformateur et du courant nominal du côté primaire ou secondaire.

Les paramètres clés d'une plaque signalétique de transformateur comprennent :

• puissance kVA – Capacité de puissance apparente totale (par exemple, 50 kVA, 500 kVA)
• Tensions primaire et secondaire – Niveaux de tension d'entrée et de sortie (par exemple, 11 000 V/400 V)
• Fréquence – Généralement 50 Hz ou 60 Hz
• Impédance (%Z) – Affecte le courant de court-circuit ; les valeurs courantes vont de 4 % à 6 %
• Classe de refroidissement – ONAN (huile naturelle air naturel), ONAF, OFAF, etc. pour les grandes unités ; AN ou AA pour le type sec
• Classe d'isolation – Indice de température tel que classe B (130°C), classe F (155°C) ou classe H (180°C)

Par exemple, un Transformateur 100 kVA à 400V Le secondaire peut fournir un courant maximum de 144,3 A (100 000 ÷ 400 × √3 pour le triphasé). Un dépassement continu entraîne une dégradation de l’isolation et une éventuelle défaillance.

Transformateurs élévateurs ou abaisseurs

La classification la plus fondamentale des transformateurs électriques est la direction de conversion de tension.

Transformateur élévateur

Un transformateur élévateur augmente la tension du primaire au secondaire. L'enroulement secondaire a plus de tours que le primaire. Par exemple, un générateur produisant 11 kV peut alimenter un transformateur élévateur pour produire 400 kV pour une transmission longue distance, réduisant ainsi le courant et donc les pertes résistives (P = I²R) d'un facteur de plus de 1 000. Les centrales électriques utilisent universellement des transformateurs élévateurs à leur étage de sortie.

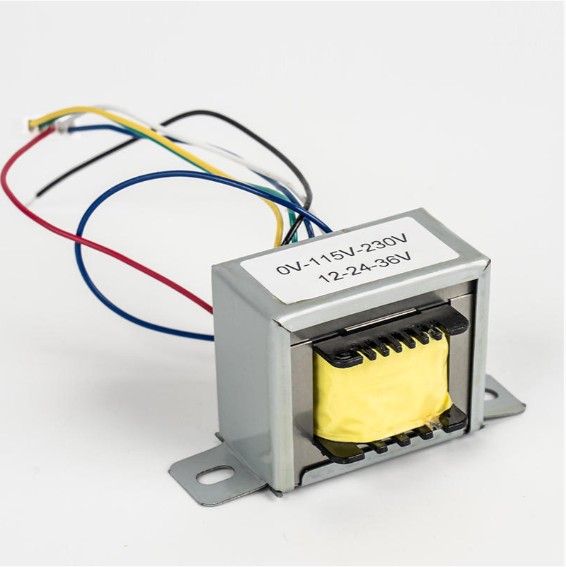

Transformateur abaisseur

Un transformateur abaisseur réduit la tension pour une consommation sûre de l'utilisateur final. Les sous-stations de distribution passent de 33 kV ou 11 kV à 400V/230V pour l'approvisionnement résidentiel et commercial. Des unités abaisseurs plus petites (par exemple, de 240 V à 12 V) alimentent l'éclairage basse tension, les sonnettes et les systèmes de contrôle CVC.

Les deux types suivent le même principe de rapport de spires : V₁/V₂ = N₁/N₂, où V est la tension et N est le nombre de tours d'enroulement.

Différents types de transformateurs et leurs applications

Les transformateurs sont conçus sous de nombreuses formes, chacune optimisée pour des exigences de performances, des environnements et des niveaux de puissance spécifiques. Vous trouverez ci-dessous les types les plus importants.

Transformateur de puissance

Les transformateurs de puissance fonctionnent dans les réseaux de transport à tensions supérieures à 33 kV et des puissances nominales généralement comprises entre 100 MVA et plus de 1 000 MVA. Ils sont conçus pour un fonctionnement quasi continu à pleine charge et donnent la priorité aux faibles pertes avant tout autre facteur. Le refroidissement par immersion dans l'huile (ONAN/ONAF) est standard. Leur efficacité dépasse généralement 99% , ce qui rend même une amélioration significative de 0,1 % à l’échelle du réseau.

Ningbo Chuangbiao Electronic Technology Co., Ltd. applique la technologie des transformateurs basse fréquence au sein de l'infrastructure du système électrique, garantissant une transmission efficace de l'énergie et réduisant les pertes en ligne pour garantir un fonctionnement stable du réseau.

Transformateur de distribution

Les transformateurs de distribution abaissent la tension de la moyenne tension (généralement 11 kV ou 33 kV) à la basse tension (400 V/230 V) au point de livraison. Ils fonctionnent à des charges variables et sont évalués à partir de 25 kVA à 2 500 kVA . Les variantes de type à l'huile et de type sec (résine coulée) sont courantes, le type sec étant préféré à l'intérieur en raison de la sécurité incendie.

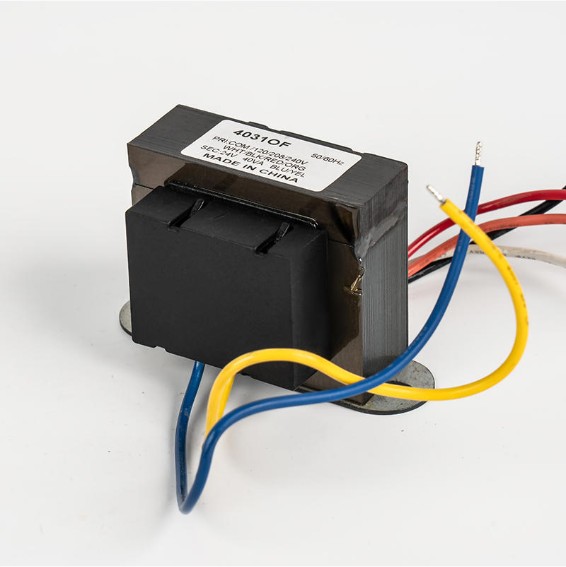

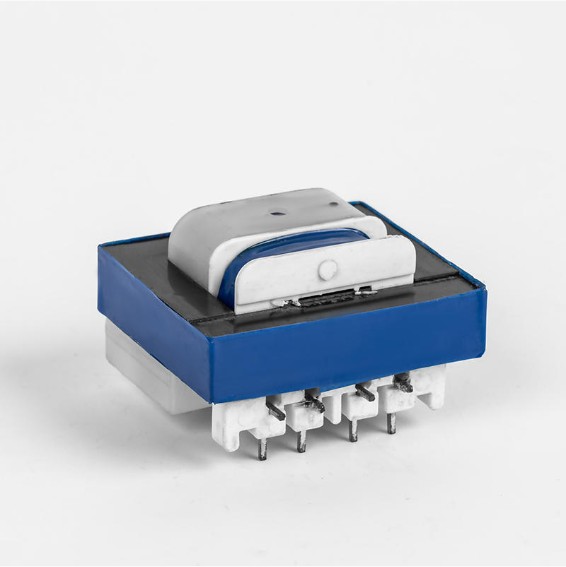

Transformateur de climatiseur

Un air conditioner transformer is a specialized low-frequency transformer that converts incoming AC mains voltage to the DC levels required to drive compresseurs, moteurs de ventilateur et tableaux de commande . Dans un climatiseur à système divisé, les transformateurs du tableau de commande produisent généralement 24 V CA pour les circuits du thermostat. Les grandes unités CVC commerciales peuvent utiliser des transformateurs d'une puissance nominale de 40 à 150 VA pour la puissance de contrôle.

Dans les climatiseurs de type onduleur, le transformateur fait partie de la chaîne de conversion AC-DC-AC. La conception efficace du transformateur a ici un impact direct sur la cote énergétique de l'unité (EER/COP). Les transformateurs basse fréquence de Chuangbiao remplissent précisément ce rôle dans les équipements de réfrigération : convertir le courant alternatif en courant continu adapté à l'entraînement des compresseurs et des moteurs de ventilateur, obtenant ainsi un refroidissement ou un chauffage efficace.

Transformateur d'isolement

Un isolation transformer has a Rapport de tours 1:1 - son objectif principal n'est pas la conversion de tension mais l'isolation galvanique entre les circuits. Cela rompt les boucles de masse, supprime le bruit de mode commun et assure la sécurité du personnel dans des environnements tels que les hôpitaux, les laboratoires et les centres de données.

Spécifications clés à noter :

• Tension d'isolement : Généralement 1 500 V à 4 000 V entre les enroulements
• Courant de fuite : Les unités de qualité médicale doivent maintenir les fuites en dessous de 500 µA (IEC 60601)
• Enroulements blindés : Le blindage Faraday réduit encore le couplage capacitif dans l'électronique sensible

Dans l'automatisation industrielle, les transformateurs d'isolement protègent les automates et les capteurs des transitoires haute tension sur la ligne électrique.

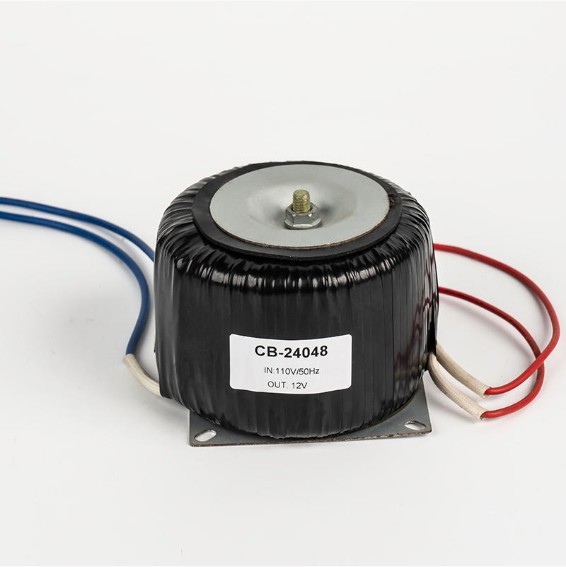

Transformateur toroïdal

Un transformateur toroïdal utilise un noyau magnétique en forme de beignet (toroïdal) plutôt qu'une pile stratifiée E-I conventionnelle. Le chemin continu du noyau élimine les entrefers, offrant :

• Jusqu'à 95 à 98 % d'efficacité , contre environ 85 à 90 % pour des conceptions comparables à noyau EI
• Faible interférence électromagnétique (EMI) – le champ magnétique parasite est généralement 8 à 10 fois inférieur à celui des transformateurs à noyau EI
• Compact et léger – jusqu'à 50 % plus petit et plus léger que les modèles EI équivalents
• Faibles pertes à vide et bruit audible

Les transformateurs toroïdaux sont largement utilisés dans les équipements audio, les instruments médicaux, les panneaux de commande industriels et les alimentations haut de gamme où l'espace et les interférences électromagnétiques sont des contraintes critiques. Leur principale limitation est un coût par VA plus élevé par rapport aux conceptions stratifiées conventionnelles et une susceptibilité au décalage DC provoquant une saturation du noyau.

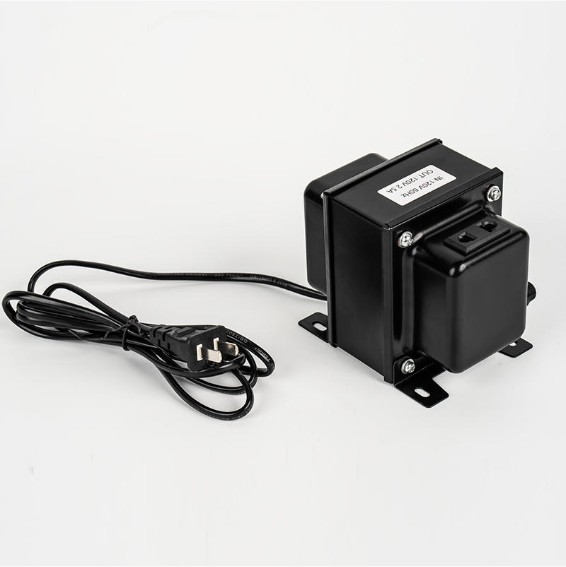

Auto-transformateur

Un auto-transformer uses a single shared winding (with a tap point) rather than two separate windings. This makes it plus compact et moins cher — utile lorsqu'un ajustement modeste de la tension est nécessaire, comme une conversion de 220 V à 110 V ou un démarrage progressif du moteur. Cependant, il ne fournit aucune isolation galvanique, ce qui le rend inadapté là où une isolation de sécurité est requise.

Transformateur d'instrument (CT et PT)

Les transformateurs de courant (CT) et les transformateurs de potentiel/tension (PT/VT) sont utilisés pour mesure et protection , pas la fourniture de puissance. Un TC évalué à 1 000 : 5 A réduit le courant pour une mesure sûre. Un PT évalué à 11 000 : 110 V permet aux voltmètres et aux relais de fonctionner aux niveaux d'instrument standard. Les classes de précision vont de 0,1 à 3 pour la mesure et de 5P ou 10P pour la protection.

Tapezs de transformateurs en un coup d'œil

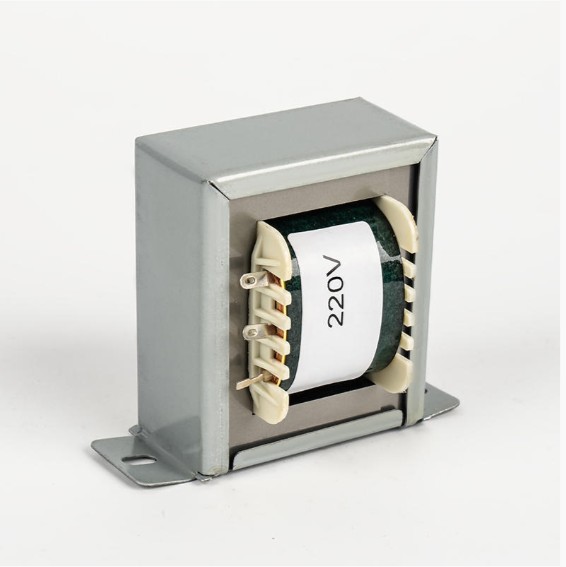

Transformateurs basse fréquence dans les applications industrielles et nouvelles énergies

Les transformateurs basse fréquence (fonctionnant à une fréquence secteur de 50 ou 60 Hz) restent l'épine dorsale des systèmes électriques industriels en raison de leur robustesse, de leur rendement élevé et de leur capacité à gérer de manière fiable des niveaux de puissance importants. Contrairement aux transformateurs de commutation haute fréquence, les conceptions basse fréquence sont intrinsèquement plus durables et mieux adaptées aux environnements difficiles.

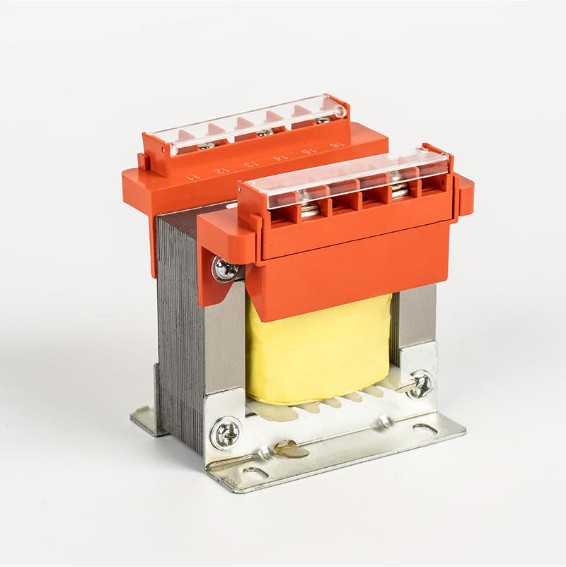

Contrôle industriel et automatisation

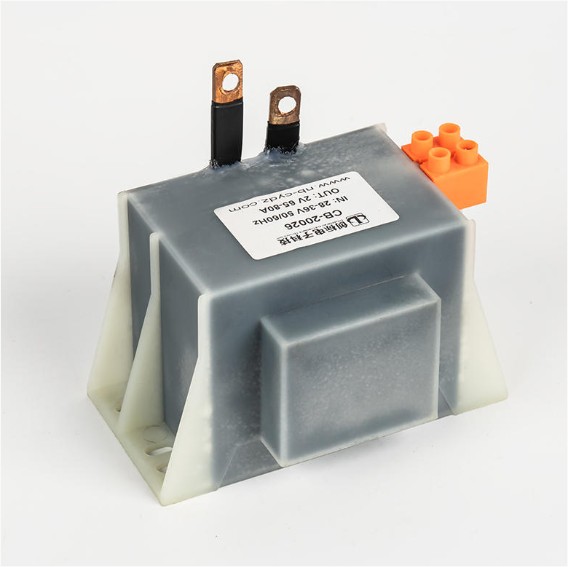

Dans les systèmes d'automatisation industrielle, les transformateurs basse fréquence servent de composants essentiels dans le contrôle de puissance, réalisant la conversion CA-CC et entraînant les moteurs et les actionneurs. Dans les soudeuses électriques, ils fournissent tension et courant de soudage stables —critique pour une qualité de soudure constante. Les régulateurs et stabilisateurs de tension dépendent également de transformateurs basse fréquence pour maintenir des tolérances de sortie strictes sous des charges fluctuantes.

Onduleurs photovoltaïques et stockage d'énergie

À mesure que les énergies renouvelables se développent à l'échelle mondiale, les transformateurs basse fréquence sont devenus indispensables dans les onduleurs photovoltaïques (PV). Dans un système photovoltaïque relié au réseau , le transformateur convertit le courant continu des panneaux solaires en courant alternatif compatible avec le réseau, augmentant ainsi la tension jusqu'aux niveaux du réseau tout en fournissant une isolation galvanique essentielle, une exigence réglementaire dans de nombreux pays. Les transformateurs onduleurs photovoltaïques typiques fonctionnent avec des rendements de 97 à 98,5 %.

Dans les systèmes de stockage d'énergie par batterie (BESS), les transformateurs gèrent le flux d'énergie bidirectionnel : chargeant la batterie du réseau (AC vers DC) et la déchargeant vers le réseau ou les charges (DC vers AC). Leur fiabilité dans ce rôle cyclique détermine directement la disponibilité du système et l’efficacité aller-retour.

Ningbo Chuangbiao Electronic Technology Co., Ltd. développe des transformateurs basse fréquence précisément optimisés pour ces nouvelles applications énergétiques, combinant un rendement élevé avec la stabilité thermique requise pour un fonctionnement continu dans les environnements photovoltaïques et de stockage.

Éclairage et appareils électroménagers

Les transformateurs basse fréquence dans les applications d'éclairage régulent la tension pour contrôler la luminosité et la cohérence des couleurs. Dans les appareils électroménagers, ils garantissent une alimentation stable malgré les fluctuations du secteur, protégeant ainsi les appareils électroniques sensibles des chutes de tension ou des surtensions qui pourraient raccourcir la durée de vie de l'équipement ou provoquer des pannes de fonctionnement.

Comment choisir le bon transformateur pour votre application

La sélection du mauvais type ou de la mauvaise puissance nominale du transformateur entraîne une surchauffe, une panne prématurée ou des risques pour la sécurité. Tenez compte de ces facteurs :

1. Type de charge et facteur de puissance – Les charges inductives (moteurs, soudeurs) ont des facteurs de puissance inférieurs ; dimensionnez le kVA en conséquence, en ajoutant généralement une marge de 20 à 25 %.
2. Exigences de tension – Confirmez les tensions d'entrée (primaire) et de sortie (secondaire), et si une augmentation ou une diminution est nécessaire.
3. Exigence d'isolement – Si une isolation galvanique est nécessaire pour des raisons de sécurité ou d'élimination du bruit, utilisez un transformateur d'isolation ou un transformateur standard à deux enroulements, et non un autotransformateur.
4. Contraintes physiques – Lorsque l'espace et les interférences électromagnétiques sont critiques (par exemple, amplificateurs audio, dispositifs médicaux), choisissez des conceptions toroïdales.
5. Environnement – Type sec intérieur (résine coulée) pour espaces confinés ; refroidi à l'huile pour les sous-stations extérieures ou les installations de grande capacité.
6. Efficacité et coûts d’exploitation – Pour les transformateurs fonctionnant 24h/24 et 7j/7, un 1 % d’amélioration de l’efficacité sur une unité de 100 kVA permet d'économiser environ 876 kWh par an, ce qui est considérable sur une durée de vie d'un actif de 20 ans.

Vérifiez toujours la conformité aux normes applicables : CEI 60076 (transformateurs de puissance), CEI 61558 (transformateurs de sécurité) ou série IEEE C57 pour les applications nord-américaines.
