Principe de conception de transformateur à haute fréquence-ningbo chuangbiao electronics

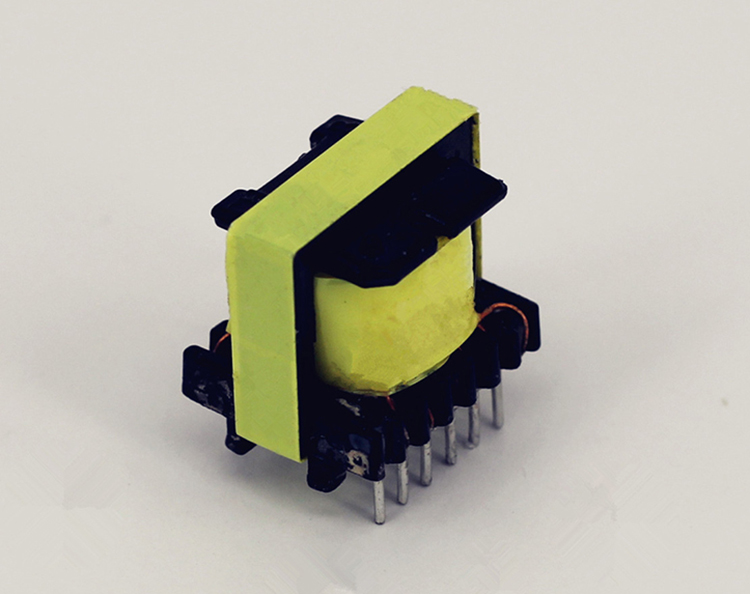

Lors de la conception d'un transformateur haute fréquence, l'inductance de fuite et la capacité distribuée du transformateur doivent être minimisées, car le transformateur à haute fréquence dans l'alimentation de commutation transmet un signal d'onde carré d'impulsion à haute fréquence. Pendant le processus transitoire de transmission, l'inductance de fuite et la capacité distribuée entraîneront une augmentation de la tension et de la tension de crête, ainsi que de l'oscillation supérieure, entraînant des pertes accrues. Habituellement, l'inductance des fuites du transformateur est contrôlée à 1% à 3% de l'inductance primaire.

L'inductance de fuite de la bobine primaire ---- L'inductance de fuite du transformateur est causée par le couplage incomplet du flux magnétique entre la bobine primaire et la bobine secondaire, entre les couches et entre les virages.

Capacité distribuée ---- La capacité formée entre les virages des enroulements du transformateur, entre les couches supérieures et inférieures du même enroulement, entre différents enroulements, et entre l'enroulement et la couche de blindage est appelée capacité distribuée.

Enroulement primaire - L'enroulement primaire doit être placé dans la couche la plus intérieure, de sorte que la longueur du fil utilisé à chaque tour de l'enroulement primaire du transformateur peut être aussi courte que possible, minimisant ainsi le fil utilisé dans tout l'enroulement, ce qui réduit efficacement la capacité distribuée de l'enroulement primaire lui-même.

Enroulement secondaire: Une fois l'enroulement primaire enroulé, ajoutez (3 à 5) des couches de rembourrage d'isolation avant l'enroulement de l'enroulement secondaire. Cela peut réduire la capacité du condensateur distribué entre l'enroulement primaire et l'enroulement secondaire, et également augmenter la résistance à l'isolation entre les enroulements primaires et secondaires, répondant aux exigences de la tension résistée à l'isolation.

L'enroulement du biais ---- Que l'enroulement de biais soit blessé entre le primaire et le secondaire, ou sur la couche la plus externe, est lié à la question de savoir si le réglage de l'alimentation de commutation est basé sur la tension secondaire ou la tension primaire.
