Quelles précautions faut-il prendre lors de l'installation et de l'utilisation des transformateurs à broches basse fréquence ?

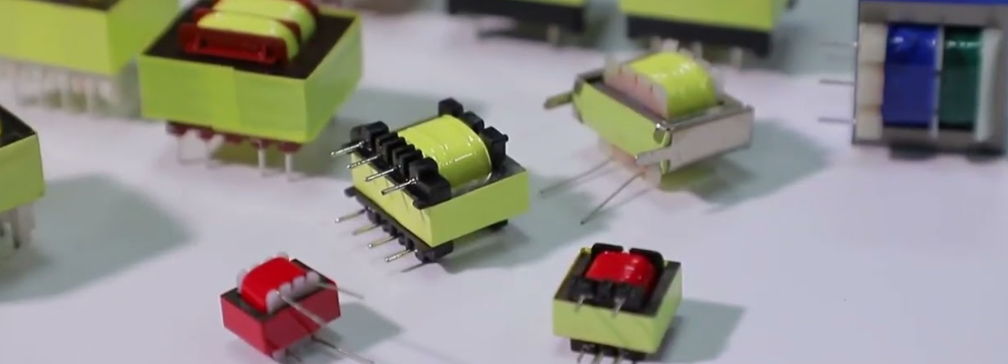

Transformateurs à broches basse fréquence sont largement utilisés dans les équipements d'alimentation électrique, le contrôle industriel, l'électronique de puissance, les appareils électroménagers et l'instrumentation. Ils sont principalement utilisés pour la conversion de tension, l’isolation électrique et une alimentation stable. Étant donné que les transformateurs à broches basse fréquence fonctionnent généralement dans des environnements d'alimentation de 50 Hz ou 60 Hz, ils ont une puissance, une taille et un poids relativement élevés. Par conséquent, une attention particulière doit être accordée à divers détails lors de l'installation et de l'utilisation pour garantir un fonctionnement sûr, stable et à long terme de l'équipement.

1. Précautions avant l'installation
Avant d'installer un transformateur à broches basse fréquence, confirmez que les paramètres techniques du transformateur correspondent à l'environnement d'exploitation et aux exigences de l'équipement. Les paramètres tels que la tension d'entrée nominale, la tension de sortie, la puissance nominale et la fréquence de fonctionnement doivent être cohérents avec la conception réelle du circuit. Une mauvaise sélection peut facilement entraîner une surcharge du transformateur, une surchauffe grave ou même des dommages.

Deuxièmement, vérifiez l'apparence du transformateur à broches basse fréquence pour vous assurer qu'il est intact, que les broches sont propres et sécurisées et qu'il n'y a pas de déformations, de jeu ou de dommages à la couche d'isolation. Si des anomalies sont constatées, évitez l’installation et l’utilisation directes. De plus, confirmez que la classe d'isolation et la capacité de tenue à la tension du transformateur répondent aux normes de sécurité électrique, ce qui est particulièrement important dans les applications industrielles ou à forte demande.

2. Points clés pour une installation correcte des transformateurs à broches basse fréquence
Lors de l'installation, la méthode de fixation est cruciale. Les transformateurs à broches basse fréquence sont généralement installés en soudant ou en branchant les broches sur une carte PCB. En raison de leur poids relativement important, il est recommandé de réserver une zone de support suffisante dans la conception du PCB et, si nécessaire, d'utiliser des vis, des supports ou de l'adhésif pour la fixation afin d'éviter la fatigue des joints de soudure causée par des vibrations ou des impacts à long terme.

Lors du soudage, assurez-vous que les broches sont en contact complet avec les plots de soudure et que les joints de soudure sont complets et sécurisés, évitant ainsi les joints de soudure à froid ou les mauvaises connexions. La température et la durée du soudage doivent être contrôlées de manière appropriée pour éviter d'endommager la structure interne du transformateur ou les matériaux d'isolation dus à une surchauffe. Dans le même temps, un espace électrique suffisant doit être maintenu entre les broches pour éviter les courts-circuits ou les risques de fuite dus à un espacement insuffisant.
Le choix du lieu d'installation est également très important. Les transformateurs à broches basse fréquence génèrent une certaine quantité de chaleur pendant le fonctionnement, ils doivent donc être tenus à l'écart des composants sensibles à la température. Une disposition raisonnable contribue non seulement à la dissipation de la chaleur, mais réduit également les interférences électromagnétiques avec les circuits environnants.

3. Précautions lors de l'utilisation de transformateurs à broches basse fréquence
Dans la pratique, l'adaptation de charge est cruciale pour garantir le fonctionnement stable des transformateurs à broches basse fréquence. Évitez un fonctionnement prolongé en surcharge, car cela peut entraîner une surchauffe du noyau, un vieillissement de l'isolation de la bobine et une durée de vie raccourcie. Il est recommandé de réserver une certaine marge de puissance pour faire face aux fluctuations instantanées du courant ou aux changements de charge.

La stabilité de la tension d'alimentation est tout aussi importante. Une tension d'entrée trop élevée ou trop basse affectera les performances et la sécurité de sortie du transformateur. Un fonctionnement prolongé dans des conditions de tension anormales peut entraîner une tension de sortie instable ou même endommager les circuits en aval.

Pendant le fonctionnement, faites attention à l'échauffement du transformateur. Si un chauffage anormal, des bruits inhabituels ou une odeur de brûlé sont détectés, débranchez immédiatement l'alimentation électrique et inspectez le transformateur. Ces phénomènes sont souvent des signes de surcharge, de court-circuit ou de défaillance interne, et une utilisation continue présente un risque important pour la sécurité.

4. Interférences électromagnétiques et protection de sécurité
Les transformateurs à broches basse fréquence génèrent un certain champ électromagnétique pendant le fonctionnement, ce qui peut affecter les circuits sensibles environnants. Pour réduire les interférences, des dispositions de câblage raisonnables doivent être utilisées dans la conception et des mesures de blindage ou des circuits de filtrage doivent être ajoutés si nécessaire. Une bonne conception de mise à la terre contribue également à améliorer la sécurité électrique et les capacités anti-interférences du système.

Dans les applications impliquant un contact homme-machine ou des exigences de sécurité élevées, les performances d’isolation électrique doivent faire l’objet d’une attention particulière. Assurez-vous que les enroulements primaire et secondaire du transformateur à broches basse fréquence ont une distance d'isolation et une capacité de tenue en tension suffisantes pour éviter les risques de fuite.

5. Suggestions d'entretien et d'inspection quotidiennes
Bien que les transformateurs à broches basse fréquence aient une structure relativement stable, une inspection régulière est toujours très nécessaire. Il est recommandé de vérifier régulièrement si les joints de soudure sont fermes, si les broches sont oxydées et si le matériau isolant vieillit. Si des anomalies sont détectées, elles doivent être remplacées ou réparées rapidement.

En même temps, gardez l'intérieur de l'équipement propre, en évitant l'accumulation à long terme de poussière et d'huile sur la surface du transformateur. Cela facilite la dissipation de la chaleur et réduit le taux de défaillance. Lorsqu'il est utilisé dans des environnements à haute température ou à haute humidité, la fréquence d'inspection doit être augmentée pour garantir le fonctionnement fiable à long terme du transformateur.

L'installation et l'utilisation de transformateurs à broches basse fréquence ne sont pas compliquées, mais elles nécessitent une attention particulière aux détails. De la sélection et de l’installation à l’utilisation et à la maintenance quotidiennes, chaque aspect affecte directement ses performances et sa durée de vie. Ce n'est qu'en respectant strictement les procédures d'exploitation standard que les transformateurs à aiguille basse fréquence peuvent effectuer de manière fiable la conversion de tension et l'isolation électrique, fournissant ainsi un support sûr et fiable à l'ensemble du système d'alimentation électrique.
